适用范围：短线材、法兰、螺钉、T型样品及滚珠等小样品分析。

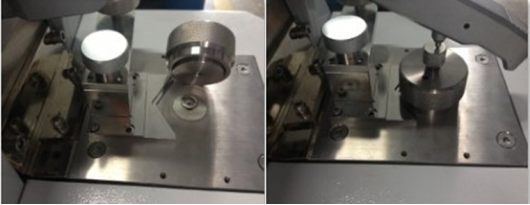

步骤1：装好夹具附件，逆时针拧松顶针→按住夹具上的两个按钮松开夹具→放入样品→确定样品底部与夹具底部处于同一平面→松开按钮→拧紧顶针。

图1 法兰夹具步骤1

步骤2：盖上遮光罩，夹具紧贴限位块边缘放置以确保样品对准激发孔正中心，压上样品夹。

线材夹具Ⅰ适用范围：金属细丝、金属绳索、金属细杆、电力线缆等。

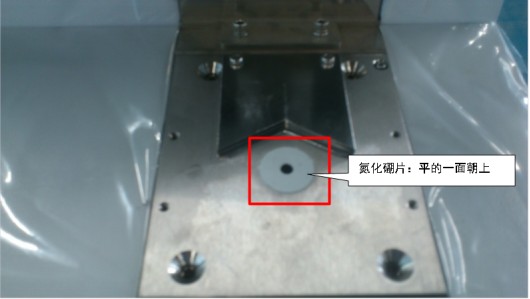

步骤1：更换标准激发台面板至线材夹具的面板。

图3 线材夹具步骤1

步骤2：逆时针转松夹具后将棒材样品放入，确认棒材样品底部与夹具底部处于同一平面后将夹具转紧。

图4 线材夹具步骤2

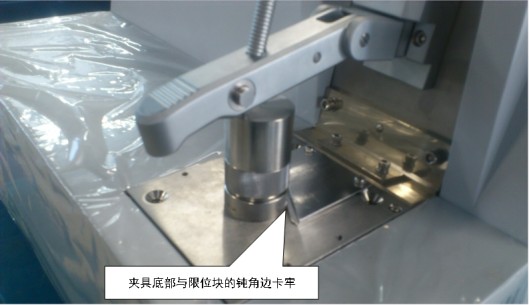

步骤3：转紧后盖上遮光罩，夹具紧贴限位块边缘放置以确保样品对准激发孔正中心。

图5 线材夹具步骤3

步骤4：最终形态。

使用范围：直径小于激发孔径或直径过大的管材、壁厚很薄的管材样品。

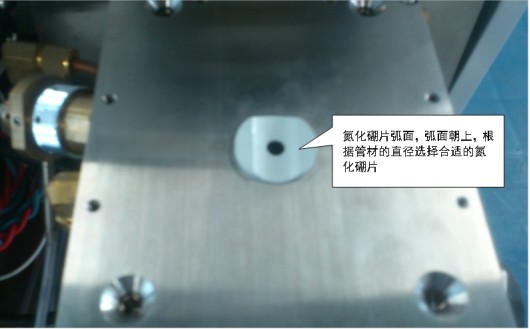

步骤1：更换标准激发台面板至管材夹具面板。

图7  管材夹具步骤1

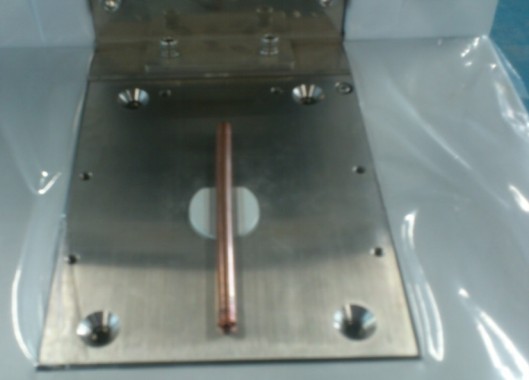

步骤2：放置管材样品，管材的直径与氮化硼片弧面直径尽量匹配。

图8 管材夹具步骤2

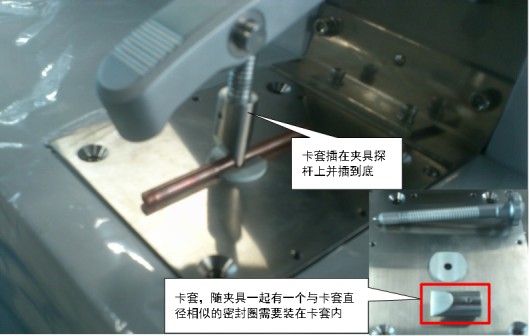

步骤3：将卡套牢牢插在夹具探杆上并且插到底，压住样品。

适用范围：可分析面小于激发孔径的微型异形样品。

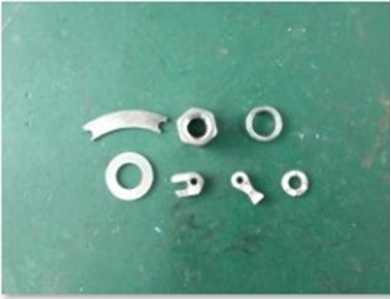

图10 常见异形样品

步骤：装好夹具附件，将样品分析面对准电极正中心方式→压上异形夹具→夹具紧贴限位块边缘放置→压上样品夹。
